Commutateurs de transfert manuels pour Commutation contrôlée à double source
Choisissez un inverseur manuel en fonction de la configuration réelle de la source, de la tension du système, du courant de charge, du nombre de pôles, du traitement du neutre, du service de commutation, de la protection contre les courts-circuits et du mode d'installation. SENTOP propose un service de compatibilité des modèles, des échantillons, de la documentation et la fourniture en gros aux fabricants d'armoires électriques et aux projets électriques.
À quoi sert un commutateur de transfert manuel ?
Un inverseur manuel (IM) permet à un opérateur qualifié de connecter une charge définie à l'une des deux sources d'alimentation approuvées. Il est utilisé lorsque le site peut supporter une intervention de l'opérateur et une interruption planifiée pendant le changement de source.
L'équipement ne constitue qu'une partie du système de transfert. La configuration finale doit également prendre en compte la protection de la source, le cheminement des conducteurs, la conception du neutre et de la mise à la terre, l'enceinte, l'accès pour l'exploitation et la procédure de commutation sur site.
Identifier les deux sources et la charge
Enregistrez la tension, la fréquence, la phase, la source normale, la source alternative et les charges à transférer.
Confirmer la séquence de commutation autorisée
Définir les positions de la source, la position OFF ou neutre si nécessaire, et le comportement de coupure avant fermeture spécifique au modèle.
Adaptation des pôles, du courant et de la protection
Examiner les conducteurs commutés, le traitement du neutre, le service d'utilisation, le courant de défaut disponible et les dispositifs de protection.
Vérifier l'installation et le fonctionnement
Vérifier le montage, le boîtier, l'accès à la poignée, les bornes, les étiquettes, les instructions et la procédure pour opérateur qualifié.
Choisissez le mode de fonctionnement parmi les exigence de continuité
Le choix principal ne porte pas sur l'apparence de la poignée ou du boîtier, mais sur la personne qui initie le transfert, la rapidité avec laquelle la charge doit être rétablie et les fonctions de surveillance ou de contrôle requises par le système électrique.
Commutateur de transfert manuel
Un opérateur qualifié vérifie l'état de la source et actionne le commutateur conformément à la procédure approuvée. Choisissez cette option lorsque l'intervention manuelle et une interruption contrôlée sont acceptables.
Interrupteur de transfert automatique
Un contrôleur surveille les conditions de la source et déclenche le transfert selon la logique configurée. Cette solution est à envisager pour les sites non surveillés, les besoins de continuité d'alimentation plus stricts ou le contrôle du démarrage et du transfert des générateurs.
Rappel important : le fonctionnement manuel ne dispense pas de la coordination électrique. Veuillez confirmer les caractéristiques techniques exactes du produit et la conception complète du système avec un personnel qualifié.
Quatre directions MTS pour différents besoins d'installation
Utilisez ces indications produit pour orienter la discussion. La disponibilité et l'adéquation définitives doivent être confirmées à partir du code modèle complet, des caractéristiques, des dimensions, du schéma de commutation et des exigences du projet.
Commutateur manuel compact
Une solution compacte pour les panneaux d'équipement, la sélection de fournisseurs locaux et les assemblages peu encombrants où un opérateur qualifié effectue des transferts occasionnels.

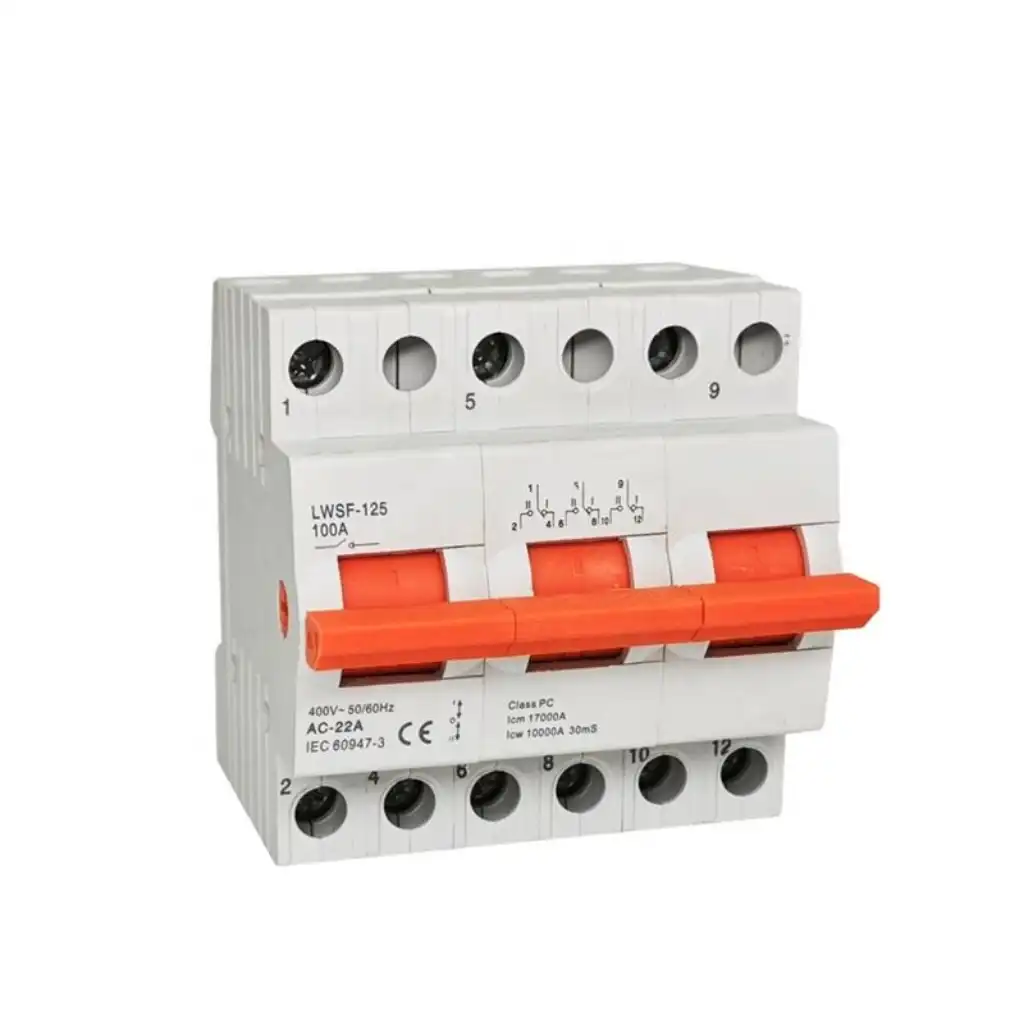

Commutateur de transfert manuel du générateur
Un système de commutation manuelle de la source d'alimentation pour les groupes électrogènes de secours, où un opérateur sur site décide du moment où les charges approuvées doivent être transférées entre le réseau électrique et le groupe électrogène.
Commutateur de transfert manuel industriel
Une orientation de projet pour les tableaux électriques commerciaux et industriels où la fonction de commutation, la protection des sources, le câblage, l'accès aux poignées et la procédure d'exploitation doivent être examinés ensemble.
Configuration MTS pour les assemblages électriques
Une solution d'approvisionnement récurrente pour les fabricants de panneaux et les projets OEM nécessitant une identification contrôlée des modèles, des dessins, des étiquettes, des emballages et une documentation par lot.
Veuillez vérifier ces exigences avant de choisir un Modèle MTS
Une enquête pertinente décrit l'ensemble du système électrique, et pas seulement une valeur d'ampérage. Ces neuf questions permettent de réduire les modifications de conception et de déceler les éléments manquants concernant le neutre, la protection, le montage ou les exigences de fonctionnement.
Agencement de la source
Identifier un accord entre un fournisseur d'électricité et un générateur, entre deux fournisseurs d'électricité, un approvisionnement pour la maintenance ou tout autre accord à deux sources approuvé.
Fournir le diagramme unifilaireTension et fréquence
Indiquez la tension, la fréquence, la séquence de phases et si les deux sources ont les mêmes caractéristiques électriques.
Confirmer les deux sourcesCourant et service de charge
Indiquez le courant de conception et le type de charge, y compris les moteurs, les transformateurs, les systèmes d'alimentation sans coupure (UPS), l'éclairage ou les charges de distribution mixtes.
Examen des obligations d'utilisationPôles et neutre
Confirmez la commutation 2P, 3P ou 4P et la manière dont le neutre et la mise à la terre sont gérés.
Ne sélectionnez pas les pôles uniquement en fonction du courant.Coordination de la protection
Identifier les disjoncteurs ou fusibles en amont et en aval, ainsi que les informations disponibles sur le courant de défaut.
La commutation et la protection sont des contrôles distincts.Positions opérationnelles
Définir la source normale, la source alternative, la position OFF ou neutre requise et la séquence de contact prévue.
Confirmer le mécanisme exactMontage et bornes
Fournir les informations relatives au montage sur rail, panneau, socle ou boîtier, à la direction du câble, à la taille du conducteur et aux besoins en matière de dégagement pour le service.
Partagez un dessin ou une photo de panneauEnvironnement et enceinte
Décrivez l'emplacement (intérieur ou extérieur), la température, la poussière, l'humidité, les vibrations et le type de protection requis.
Indiquez le pays de destinationPlan de documents et d'approvisionnement
Indiquez les normes, les certificats, les dessins, les étiquettes, la quantité, les besoins en échantillons, l'emballage et les délais de livraison.
Veuillez vérifier les documents pour le modèle exact.Définir la procédure avant le l'opérateur actionne la poignée
La procédure sur site doit respecter scrupuleusement les instructions du produit et le schéma électrique final. La séquence ci-dessous constitue une liste de contrôle des spécifications et non une instruction d'utilisation universelle.
Associez l'interrupteur au système de distribution complet
Le nombre de pôles, le traitement du neutre, le régime de commutation et la coordination des courts-circuits peuvent modifier le dispositif ou l'assemblage requis. L'ingénieur du projet doit valider la conception finale en se basant sur les informations précises du modèle et les réglementations locales applicables.
| Article de conception | Ce qui doit être confirmé | Pourquoi cela compte | Contribution utile au projet |
|---|---|---|---|
| Configuration à 2 pôles | Agencement des conducteurs monophasés et commutation entre la phase et le neutre | Affecte l'isolation, la liaison de la source et le routage des conducteurs | Schéma unifilaire et câblage source |
| Configuration à 3 pôles | Trois conducteurs de phase commutés avec le neutre géré à l'extérieur du mécanisme | Nécessite une conception de neutre et de mise à la terre permettant un neutre solide | Schéma de mise à la terre et de liaison |
| Configuration à 4 pôles | Trois conducteurs de phase plus un neutre commuté | Peut être requis par la source et le dispositif de mise à la terre | Conception de la liaison et du neutre du générateur |
| Courant nominal | Charge de conception, type de charge, température, conditions de l'enceinte et du conducteur | Le marquage du cadre à lui seul ne prouve pas son aptitude à toutes les tâches. | Programme de charge et courant de conception |
| Obligation d'utilisation | Type de chargement et tâches de montage, de transport et de déchargement requises par l'application | Des charges différentes imposent des contraintes de commutation différentes | Détails du moteur, du transformateur et de la charge mixte |
| Coordination des courts-circuits | courant de défaut disponible, capacité de l'appareil et dispositifs de protection coordonnés | Le commutateur de transfert et le système de protection doivent fonctionner comme un seul système. | Étude des défauts et modèles de disjoncteurs ou de fusibles |
| Positions opérationnelles | Source I, source II, position OFF ou neutre et séquence de contact | Détermine la séparation des sources et la procédure opérationnelle approuvée | Séquence d'opération |
| Normes et documents | Normes du marché requises, certificats, dessins, instructions et rapports d'essais | Les notes et la documentation peuvent varier selon le modèle exact et la destination. | Liste des spécifications et des approbations |
Références techniques : UL Solutions inclut les commutateurs de transfert non automatiques dans son champ d’évaluation UL 1008. Schneider Electric utilise également le terme MTSE pour les équipements de commutation de source à commande manuelle. Il est impératif de toujours vérifier la norme, l’édition et les caractéristiques du modèle exact proposé.
Définir le MTS à partir du responsabilité opérationnelle
Le même principe de commutation manuelle peut s'appliquer à des installations très différentes. La charge, l'environnement, la conception de la source et la procédure d'exploitation déterminent le sens de commutation approprié.
Panneaux de secours du générateur
Transférez les circuits approuvés entre le réseau électrique et le groupe électrogène de secours lorsqu'un opérateur est disponible.
Vérifier la mise à la terre, le neutre et la protection du générateurFournitures de maintenance industrielle
Choisissez une source alternative ou de maintenance pour les machines, les tableaux de distribution ou les procédures de service.
Examiner l'isolation, le verrouillage et l'accès opérationneldistribution commerciale
Prévoir une commutation de source contrôlée pour certaines charges du bâtiment pouvant accepter un temps de réponse manuel.
Vérifier la priorité de chargement et la disponibilité des opérateurs qualifiésénergie temporaire et portable
Raccordez une source temporaire approuvée via un dispositif de commutation et de connexion défini.
Vérifier les connecteurs, le boîtier, les câbles et la procédure du siteSites isolés ou de faible complexité
Utilisez un système simple, commandé par un opérateur, lorsque la surveillance automatique est inutile.
Examiner le délai de réponse, l'accès et les conditions environnementalesÉquipement électrique OEM
Intégrer un dispositif de changement de format manuel validé dans une production répétable de panneaux ou de machines.
Examiner les dessins, les étiquettes, les codes articles et les documents de lotVeuillez nous communiquer les détails de votre système pour obtenir un devis précis.
Fournissez les informations disponibles, même si le modèle MTS est inconnu. Un schéma unifilaire, une photo du produit, une plaque signalétique ou un dessin de panneau peuvent accélérer l'identification du modèle.
Décrivez les deux sources et la charge
Informations sur la tension, la fréquence, la phase, la source d'alimentation normale et alternative, le courant de conception, le type de charge et le courant de défaut.
Définir la commutation et l'installation
Pôles, neutre, positions, séquence de contact, montage, boîtier, accès par poignée, bornes et sens du câble.
Confirmer les détails de l'approvisionnement
Quantité, destination, normes, documents, étiquettes OEM, emballage, besoins en échantillons et calendrier de livraison.
Veillez à ce que chaque commande MTS soit alignée sur les spécifications approuvées
Le devis, le dessin, l'étiquette du produit, les positions de commutation, les accessoires et l'identification de l'expédition doivent décrire le même modèle approuvé et les mêmes exigences du projet.
Poursuivez la planification système de commutation complet
questions de sélection MTS
Utilisez ces réponses pour préparer les informations système avant de demander un modèle ou un devis.
Qu'est-ce qu'un commutateur de transfert manuel ?
Un commutateur de transfert manuel est un appareil commandé par l'opérateur permettant de connecter une charge définie à l'une des deux sources d'alimentation homologuées. Les modèles varient en termes de nombre de pôles, de positions, de capacité de commutation, d'intensité nominale, de montage, de boîtier et de protection.
Quand dois-je choisir un commutateur de transfert manuel plutôt qu'un commutateur de transfert automatique (ATS) ?
Optez pour le transfert manuel lorsqu'un opérateur qualifié peut intervenir et que les charges peuvent supporter une interruption contrôlée. Envisagez un système de transfert automatique (ATS) lorsque la surveillance de la source sans surveillance, la synchronisation répétable, le démarrage du générateur ou les interfaces à distance sont nécessaires.
Peut-on utiliser un commutateur de transfert manuel avec un générateur ?
Il peut être utilisé dans une application de générateur lorsque la tension, la fréquence, la phase, le neutre et la conception de la mise à la terre, la protection, les pôles, la charge et la procédure de fonctionnement du réseau et du générateur sont adaptés au modèle exact.
Comment sélectionner 2P, 3P ou 4P ?
Déterminez le nombre de pôles en fonction des conducteurs à commuter et de la conception du neutre et de la mise à la terre du système. Ne choisissez pas la configuration des pôles uniquement en fonction du courant nominal.
Chaque MTS possède-t-il une position OFF ou neutre ?
Non. Les positions de fonctionnement et les séquences de contact disponibles varient selon le mécanisme. Veuillez vérifier les exigences relatives à la source I, la source II, l'arrêt ou le point mort, ainsi que le schéma exact du modèle avant de commander.
Un MTS comprend-il une protection contre les surintensités ?
Pas nécessairement. Certains produits sont des dispositifs de commutation de transfert, tandis que d'autres utilisent des disjoncteurs intégrés ou coordonnés. Vérifiez la construction exacte, les caractéristiques nominales et la disposition des dispositifs de protection.
Qu'est-ce qu'un changement de production « pause avant fabrication » ?
La coupure avant connexion signifie que la charge est déconnectée d'une source avant d'être connectée à l'autre. Veuillez vérifier la séquence et les positions de fonctionnement exactes à partir des informations spécifiques du modèle.
Quelles informations dois-je fournir pour un remplacement MTS ?
Veuillez envoyer le modèle complet et la plaque signalétique, des photos de l'avant et de l'arrière, le schéma de câblage, la tension, la fréquence, le courant, le nombre de pôles, les dimensions, le montage, les bornes, les positions de fonctionnement, la protection, le type et la quantité de charge.
SENTOP peut-il prendre en charge les projets de commutateurs de transfert manuels des équipementiers ?
SENTOP peut examiner les exigences récurrentes relatives à la configuration des modèles, aux étiquettes, aux schémas, à l'emballage, à l'identification des produits et à l'approvisionnement par lots. Confirmez les exigences techniques, de certification, d'échantillonnage et de livraison avant la mise sur le marché.
